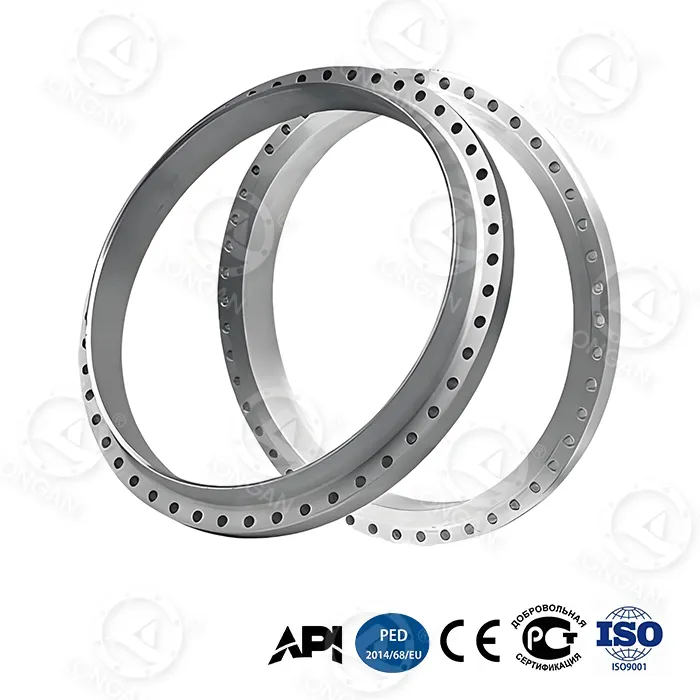

หน้าแปลนขนาดใหญ่

การนำเสนอข้อมูลข้อดีของผลิตภัณฑ์

1. ความจุแรงดันสูงกว่า

หน้าแปลนขนาดใหญ่มีช่วงแรงดันทั่วไปอยู่ที่ > 100 Bar ถึง > 250 Bar หรือสูงกว่า ซึ่งมากกว่าแรงดันของหน้าแปลนมาตรฐานเกรดเดียวกันมากกว่าห้าเท่า ตัวอย่างเช่น แรงดันพิกัดของหน้าแปลน Class 900 ที่ DN600 นั้นสูงกว่าแรงดันของหน้าแปลน Class 150 ที่มีขนาดเท่ากันมาก

2. เพิ่มความหนาของผนังและความแข็งแรงของโครงสร้างอย่างมีนัยสำคัญ (Enhanced Structural Integrity):

หน้าแปลนขนาดใหญ่มีพื้นผิวนูนสูงกว่า คอหน้าแปลนหนากว่า และรูโบลต์ที่ใหญ่ขึ้น ให้ความต้านทานต่อการสั่นสะเทือนและการดัดงอได้ดีกว่า

ยกตัวอย่างหน้าแปลน RF ASME B16.5 DN600, Class 150 และ Class 900:

ความหนาของหน้าแปลน Class 900: ~ 152.4 มม. Class 150: ~ 38.1 มม. ความหนาของ Class 900 ประมาณ 4 เท่าของ Class 150

จำนวนน็อต คลาส 900 มีน็อต M36 24 ตัว คลาส 150 มีน็อต M24 เพียง 20 ตัว

เส้นผ่านศูนย์กลางของโบลต์เพิ่มขึ้น 50% ปริมาณโบลต์เพิ่มขึ้น 20% และแรงจับยึดเพิ่มขึ้น

เส้นผ่านศูนย์กลางวงกลมโบลต์หน้าแปลนคลาส 900 เพิ่มขึ้น ~114.3 มม. เมื่อเทียบกับเส้นผ่านศูนย์กลางหน้าแปลนคลาส 150 ทำให้มีพื้นที่การกระจายโบลต์มากขึ้น

3. ประสิทธิภาพการปิดผนึกที่แข็งแกร่งมาก

พื้นที่สัมผัสพื้นผิวการซีลที่ใหญ่ขึ้น การรั่วไหลเป็นศูนย์ในระยะยาวภายใต้แรงดันสูงและสภาพแวดล้อมที่มีอุณหภูมิสูง

สลักเกลียวที่สูงกว่าจะทำให้เกิดแรงซีลปะเก็นที่สูงขึ้นโดยตรง

อัตราการรั่วไหลของการออกแบบวงแหวนปะเก็นของหน้าแปลนขนาดใหญ่มักจะต้องน้อยกว่า 10^-6 std cm³/sec He ซึ่งสามารถปิดผนึกสุญญากาศได้ ซึ่งสูงกว่าข้อกำหนดของหน้าแปลนทั่วไปสำหรับปะเก็นแบบอ่อนมาก

4. ข้อกำหนดที่กำหนดเอง

ผลิตภัณฑ์นี้ต้องการข้อกำหนดเฉพาะสำหรับขนาด วัสดุ และการเคลือบที่ไม่ได้มาตรฐาน ลำไยเชี่ยวชาญด้านนี้

ขนาดอยู่ไกลเกินกว่ามาตรฐานและต้องมีการประมวลผลแบบกำหนดเอง

วัสดุโลหะผสมที่ทนต่อการกัดกร่อนที่ใช้กันทั่วไป: (เช่น Super Duplex 2507, Inconel 625/825, Monel, Hastelloy) ความแข็งแรงของผลผลิตสามารถเข้าถึง> 600 MPa หรือมากกว่า

ความหนาของการเคลือบพิเศษสามารถเข้าถึง 250-500 μm และความหนาของวัสดุบุผิวคือ 3-6 มม. ซึ่งสามารถปรับแต่งได้

สุดท้ายนี้ผมขอเน้นย้ำว่าลำไยเป็นโรงงานที่มีประสิทธิภาพซึ่งเชี่ยวชาญในการผลิตหน้าแปลนขนาดใหญ่แบบสั่งทำพิเศษ ซึ่งสามารถตอบสนองทุกจินตนาการของผลิตภัณฑ์นี้ได้อย่างเต็มที่ มาติดต่อเรา เรายินดีต้อนรับเสมอ!
