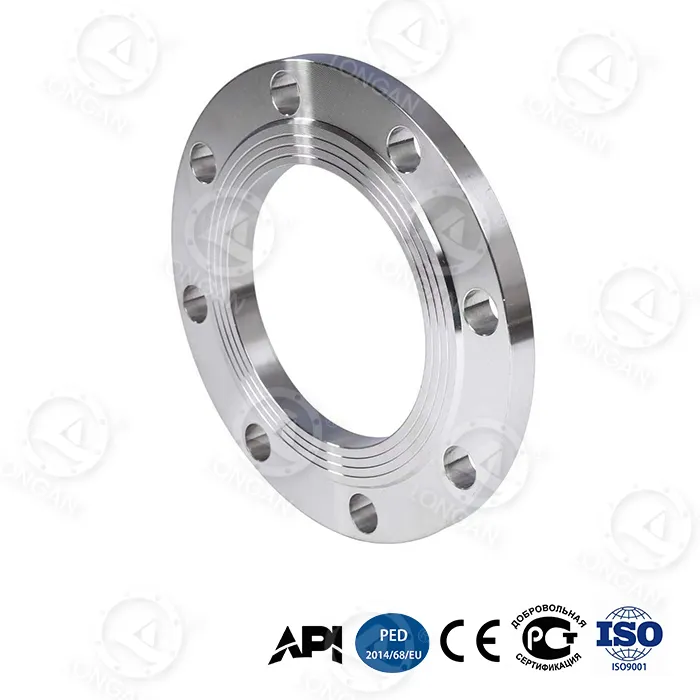

หน้าแปลนยกแบน

ไม่ต้องกังวลว่าปะเก็นไม่ตรงกันในการปรับปรุงท่อหรือระบบหน้าแปลนแบบผสม หน้าแปลนยกแบนของลำไยรวมวงแหวนรอบนอกเต็มหน้าเข้ากับโซนซีลตรงกลางที่ยกขึ้นเล็กน้อย ดังนั้นคุณจึงใช้ปะเก็น FF หรือ RF ได้โดยไม่ต้องดัดแปลงท่อ ผลิตในโรงงานเหวินโจวของ Longan ภายใต้การควบคุมคุณภาพอย่างเข้มงวด หน้าแปลนนี้ใช้เหล็กกล้าคาร์บอนสูงชุบแข็งแบบไล่ระดับและแกนรังผึ้งไบโอนิคเพื่อให้ได้แรงดันระเบิด 42MPa ที่ DN300 (สูงกว่ามาตรฐานแห่งชาติ 280%) และความต้านทานการโค้งงอสูงกว่าหน้าแปลนทั่วไปถึง 65% ได้รับการรับรอง API 6A PSL 3G

จุดเด่นของผลิตภัณฑ์

● การออกแบบหน้าซีลแบบไฮบริด:นี่คือคุณลักษณะที่โดดเด่นที่สุดของหน้าแปลนหน้ายกแบน พื้นที่ตรงกลางของหน้าซีลจะยกขึ้นเล็กน้อย (คล้ายกับ RF) แต่พื้นที่ด้านนอกขยายไปจนถึงรูโบลต์ (คล้ายกับ FF) สิทธิประโยชน์ ได้แก่:1.ปะเก็นอัตโนมัติอยู่ตรงกลางเพื่อการติดตั้งที่รวดเร็วยิ่งขึ้น2.การกระจายความเค้นหน้าสัมผัสการซีลที่สม่ำเสมอมากขึ้น หลีกเลี่ยงการโอเวอร์โหลดขอบของ RF แบบดั้งเดิม3.ใช้งานได้กับทั้งปะเก็นเต็มหน้าและปะเก็นหน้ายกสูง ทำให้สามารถเปลี่ยนได้ที่หน้างานอย่างยืดหยุ่น

● แรงดัดงอเพิ่มขึ้น 65%:โครงสร้างรังผึ้งไบโอนิคทำให้หน้าแปลนเบาและแข็งขึ้น เหมาะอย่างยิ่งสำหรับการทนทานต่อช่วงเวลาการโค้งงอของท่อ

● แบริ่งแรงดันสูงพิเศษ:แรงดันระเบิด DN300 ที่ 42MPa เป็น 2.8 เท่าของแรงดันหน้าแปลนแบบดั้งเดิม (≤15MPa) อายุการใช้งานความล้าแบบวงจร 20,000 รอบที่ 35MPa เกินกว่ามาตรฐานอุตสาหกรรมมาก

● ความทนทานต่อสภาพแวดล้อมในระดับสูงสุด:พลังงานกระแทก -70°C 89J, อัตราการกัดกร่อนในทะเลลึก 5,000 ม. ที่ 0.03 มม./ปี, การเสียดสีทรายและฝุ่น 120 ม./วินาที ≤8μm

● ความปลอดภัยอัจฉริยะ:ชั้นแสดงการสึกหรอของนาโนเซอร์โคเนีย (คำเตือนการเปลี่ยนสีเมื่อมีความหนา <0.1 มม.) + รูสลักเกลียวทรงกรวยคู่ (การลดทอนของพรีโหลด ≤5%)

กระบวนการผลิตภัณฑ์

● การซีลหน้าเครื่องจักร:มีการใช้การกลึง CNC อย่างแม่นยำ ด้วยความสูงที่เพิ่มขึ้นตามขนาด RF มาตรฐาน ASME B16.5 (1.6 มม. ถึง 6.4 มม. สำหรับคลาส 150~1500) แต่รากที่ยกขึ้นจะเปลี่ยนเป็นหน้าหน้าแปลนทั้งหมดได้อย่างราบรื่น ความหยาบของพื้นผิว Ra ≤3.2μm ช่วยให้มั่นใจได้ถึงการสัมผัสปะเก็นที่ดี

● การดับการไล่ระดับสี:เหล็กกล้าคาร์บอนสูงผ่านการควบคุมความเย็นเพื่อสร้างโครงสร้างเกรดที่มีความแข็งพื้นผิว 45-50 HRC และความเหนียวของแกน ≥30J (ที่ -70°C)

● โครงสร้างรังผึ้ง:ตารางหกเหลี่ยมไบโอนิคภายในตัวหน้าแปลน ได้รับการปรับปรุงโดยการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ ให้ความแข็งสูงขึ้น 65% ที่น้ำหนักเท่ากัน

● แหวนเสริมโลหะผสมไทเทเนียม:แหวน Ti-6Al-4V (ความแข็งแรงของผลผลิต 1,250MPa) ถูกฝังอยู่ในคอโดยมีความพอดีในการรบกวน ป้องกันไม่ให้คอขยายตัวภายใต้แรงดันสูง

● การควบคุมคุณภาพ:การตรวจสอบมิติ 100%, การทดสอบอนุภาคแม่เหล็ก 10%, การทดสอบการระเบิดแบบสุ่มต่อชุด มีใบรับรองวัสดุที่ตรวจสอบย้อนกลับได้และกราฟการรักษาความร้อน

สถานการณ์การใช้งาน

การออกแบบหน้าซีลแบบไฮบริดของหน้าแปลนหน้ายกแบบแบนทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์ต่อไปนี้:

สถานการณ์	จุดที่ปวดด้วยหน้าแปลนแบบเดิมๆ	วิธีแก้ปัญหาด้วยผลิตภัณฑ์นี้
งานปรับปรุงท่อเก่า	ระบบเดิมอาจผสมหน้าแปลน FF และ RF ปะเก็นไม่สามารถใช้แทนกันได้	หน้าซีลแบบไฮบริดเข้ากันได้กับปะเก็นทั้งสองประเภท โดยไม่จำเป็นต้องดัดแปลงท่อ
สื่อก๊าซแรงดันสูง	ปะเก็นหน้าแปลน RF อาจหลุดออกมาภายใต้แรงกดทับ	พื้นที่เรียบด้านนอกให้การสนับสนุนเพิ่มเติม ป้องกันการคืบของปะเก็น
ท่อแรงดันต่ำเส้นผ่านศูนย์กลางขนาดใหญ่	หน้าแปลน FF ต้องใช้ปะเก็นขนาดเต็ม ต้นทุนสูง	ส่วนที่ยกขึ้นช่วยให้สามารถใช้ปะเก็น RF มาตรฐานได้ ช่วยลดสินค้าคงคลังของอะไหล่
สภาพแวดล้อมใต้ทะเลลึก/ขั้วโลก	หน้าซีลด้านเดียวมีการรั่วไหลหลังจากการหมุนเวียนด้วยความร้อน	การปิดผนึกแบบสองโซน (ยกขึ้น + แบน) ให้เส้นทางการปิดผนึกที่ซ้ำซ้อน

พื้นที่การใช้งานเฉพาะ ได้แก่ :

● ท่อส่งก๊าซปั๊มพร่าพรายจากชั้นหิน(แรงดันเร้าใจ 35-70MPa)
● การเชื่อมต่อหลุมผลิตของแพลตฟอร์มการขุดเจาะใต้ทะเลลึก(ความลึกของน้ำ 5,000 ม.)
● ขั้วรับ LNG(-70°C อุณหภูมิต่ำ)
● ท่อส่งสื่อที่เป็นกรดของต้นคริสต์มาสนอกชายฝั่ง(H₂S/CO₂)

บริการหลังการขาย

● ตัวอย่างฟรี:ผู้ซื้อจากต่างประเทศสามารถสมัครตัวอย่างฟรีได้หนึ่งตัวอย่าง (ค่าธรรมเนียมตัวอย่างสามารถขอคืนได้ เก็บค่าขนส่ง) สำหรับการทดสอบการติดตั้งและการตรวจสอบการปิดผนึก

● คำแนะนำในการติดตั้ง:มีคู่มือการติดตั้งภาษาจีน/อังกฤษ รวมถึงค่าแรงบิดสำหรับวัสดุปะเก็นต่างๆ (กราไฟท์ แผลเป็นเกลียว PTFE) มีคำแนะนำวิดีโอระยะไกล

● การให้คำปรึกษาด้านเทคนิค:ทีมวิศวกรตอบคำถามการเลือกและการจับคู่ปะเก็นภายใน 4 ชั่วโมง

● การตรวจสอบย้อนกลับคุณภาพ:หน้าแปลนแต่ละอันมีรหัสเฉพาะ และสามารถตรวจสอบรายงานผลการทดสอบได้จากเว็บไซต์อย่างเป็นทางการ

● การรับประกัน:18 เดือน เปลี่ยนสินค้าที่บกพร่องจากการผลิตฟรี

● การทดสอบโดยบุคคลที่สาม:สามารถจัดเตรียมการทดสอบแรงดันในสถานที่ปฏิบัติงานของ SGS/BV ได้ตามคำขอ

ทำไมถึงเลือกลำไย

1. การออกแบบหน้าซีลที่เป็นเอกลักษณ์:หน้าแปลนส่วนใหญ่ในตลาดมีทั้ง FF บริสุทธิ์หรือ RF บริสุทธิ์ หน้าแปลนยกแบนของเราช่วยให้คุณได้รับทั้งความเค้นสม่ำเสมอของ FF และความน่าเชื่อถือในการปิดผนึกของ RF โดยไม่ต้องเปลี่ยนประเภทปะเก็น เหมาะอย่างยิ่งสำหรับโครงการปรับปรุงที่ท่อส่งดั้งเดิมอาจเป็น FF หรือ RF - ผลิตภัณฑ์นี้เข้ากันได้กับทั้งสองอย่าง

2. ความได้เปรียบด้านต้นทุนตลอดอายุการใช้งาน:ต้นทุนรวม 30 ปีอยู่ที่ 6,200 เหรียญสหรัฐ ซึ่งประหยัด 66% เมื่อเทียบกับหน้าแปลนแบบเดิมที่ 18,500 เหรียญสหรัฐ เวลาทดแทนครั้งเดียวคือ 2.5 ชั่วโมง (ปกติ 8 ชั่วโมง) ความถี่การบำรุงรักษาประจำปีคือ 0.7 ครั้ง (ปกติ 3.2 ครั้ง)

3. การรับรองที่สมบูรณ์:API 6A PSL 3G เหมาะสำหรับสถานการณ์แรงดันสูงพิเศษที่มีตัวกลางก๊าซ H₂S และ CO₂

4. ข้อมูลจริงที่ตรวจสอบได้:มีตัวบ่งชี้ประสิทธิภาพทั้งหมดสำหรับการทดสอบนอกสถานที่โดยลูกค้า มีตัวอย่างฟรีให้

5. การตอบสนองที่รวดเร็ว:สินค้ามาตรฐานจัดส่งภายใน 3 วัน สินค้าสั่งทำพิเศษภายใน 15-30 วัน

สรุป: หน้าแปลนยกแบนของลำไยพร้อมการออกแบบหน้าซีลแบบไฮบริด ช่วยแก้ปัญหาจุดเจ็บปวดของหน้าแปลนแบบดั้งเดิมในเรื่องความเข้ากันได้ของปะเก็น การกระจายความเค้น และการปิดผนึกแรงดันสูง เมื่อรวมกับโครงสร้างรังผึ้งไบโอนิค การไล่ระดับ และแหวนเสริมโลหะผสมไทเทเนียม ความแข็งแรงในการดัด แรงกดระเบิด และอายุความเมื่อยล้าได้รับการปรับปรุงอย่างมาก การรับรอง API 6A PSL 3G และการลดต้นทุนตลอดอายุการใช้งาน 30 ปีลง 66% ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับก๊าซจากชั้นหิน วิศวกรรมใต้ทะเลลึก และระบบท่อที่ซับซ้อน ส่งความต้องการของคุณเพื่อรับตัวอย่างฟรีและโซลูชันการปิดผนึกแบบมืออาชีพ

คำถามที่พบบ่อย

ถาม: หน้าแปลนยกแบนสามารถแทนที่หน้าแปลน RF ที่มีอยู่ได้หรือไม่
ก. ใช่. ตราบใดที่ระดับแรงดันและขนาดตรงกัน ก็สามารถเปลี่ยนหน้าแปลน RF ได้โดยตรง และปะเก็น RF เดิมยังสามารถใช้งานได้ต่อไป หากหน้าแปลนผสมพันธุ์เป็น FF จำเป็นต้องใช้ปะเก็นเต็มหน้า แต่พื้นที่เรียบของผลิตภัณฑ์นี้มีขนาดใหญ่พอที่จะเข้ากันได้อย่างสมบูรณ์

ถาม: ใบหน้าซีลแบบไฮบริดนี้ต้องใช้ปะเก็นพิเศษหรือไม่
ตอบ: ไม่ คุณสามารถใช้ปะเก็น RF มาตรฐาน ASME B16.21 (เช่น แผลเป็นเกลียวพร้อมวงแหวนด้านใน) หรือปะเก็น FF (ปะเก็นกราไฟท์เต็มหน้า) ต่อไปได้ การทดสอบของเราแสดงให้เห็นว่าประสิทธิภาพการซีลของปะเก็นทั้งสองประเภทบนหน้าแปลนนี้เหนือกว่าการซีลหน้าเดียวแบบดั้งเดิม

ถาม: สลักเกลียวจะคลายออกภายใต้แรงดันที่เต้นเป็นจังหวะ 35MPa หรือไม่
ตอบ: ผลิตภัณฑ์นี้ใช้รูโบลต์ทรงกรวยสองชั้น ภายใต้ความผันผวน 35MPa การลดทอนของพรีโหลดคือ ≤5% ในขณะที่รูกลมแบบเดิมจะมีการลดทอน ≥20% ขอแนะนำให้ใช้ประแจทอร์คไฮดรอลิกแบบกากบาทที่มีสามขั้นตอน เราสามารถจัดเตรียมตารางคำนวณแรงบิดได้

ถาม: สามารถจัดหาวัสดุที่แตกต่างกัน เช่น สแตนเลส ได้หรือไม่
ก. ใช่. วัสดุมาตรฐานสำหรับผลิตภัณฑ์นี้คือเหล็กกล้าคาร์บอนสูงชุบแข็งแบบไล่ระดับ แต่สามารถจัดหา 316L, สเตนเลสดูเพล็กซ์ ฯลฯ ได้ตามคำขอ โครงสร้างรังผึ้งแบบเดียวกันและวงแหวนเสริมไทเทเนียมอัลลอยด์ก็ใช้กับสเตนเลสได้เช่นกัน

ถาม: เราจะตรวจสอบแรงดันระเบิด 42MPa ที่คุณอ้างสิทธิ์ได้อย่างไร
ตอบ: เรายินดีต้อนรับลูกค้าเข้าร่วมเป็นสักขีพยานในการทดสอบการระเบิดที่โรงงานของเรา ผลิตภัณฑ์ในสต็อกปกติจะถูกสุ่มตัวอย่างทุกไตรมาส และรายงานผลการทดสอบจะถูกจัดเก็บไว้ในเว็บไซต์ของเรา คุณอาจขอการทดสอบตัวอย่างของคุณแยกต่างหาก เราต้องรับผิดชอบค่าใช้จ่าย (ต้องคืนตัวอย่าง)
