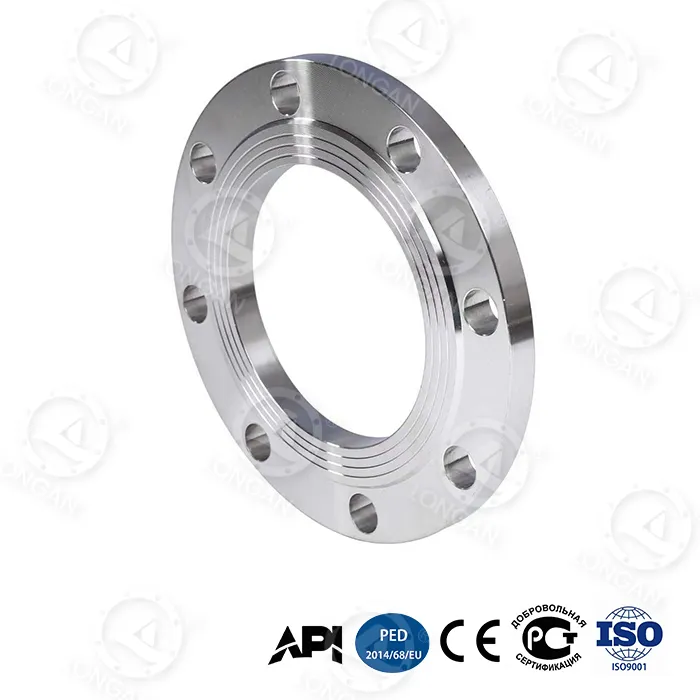

เนื่องจากเป็นหน้าแปลนแบบสลิปออน หน้าแปลนสลิปออนแบบเรียบจึงเชื่อมต่อกับท่อด้วยการเชื่อมฟิเลต์สองเส้นระหว่างการติดตั้ง: การเชื่อมหนึ่งที่ด้านหลังของหน้าแปลนและอีกหนึ่งการเชื่อมภายในรูท่อ เมื่อเปรียบเทียบกับหน้าแปลนคอเชื่อมแบบดั้งเดิม การออกแบบนี้มีข้อดีที่สำคัญดังต่อไปนี้:
1.ความยากในการติดตั้งต่ำกว่า:ไม่จำเป็นต้องมีการจัดแนวท่อที่แม่นยำ ทำให้เกิดข้อผิดพลาดในการติดตั้งและลดข้อกำหนดในการก่อสร้างที่ไซต์งาน
2.การเชื่อมที่สะดวก:การเชื่อมเนื้อทำได้ง่ายกว่าการเชื่อมแบบเจาะเต็มก้น เหมาะอย่างยิ่งสำหรับพื้นที่จำกัดในไซต์งาน
3.ความเร็วการเปลี่ยนที่รวดเร็ว:เวลาเปลี่ยนครั้งเดียวจะลดลงจาก 8 ชั่วโมงสำหรับหน้าแปลนแบบเดิมเหลือ 2.5 ชั่วโมง ซึ่งช่วยลดเวลาหยุดทำงานของระบบท่อเพื่อการบำรุงรักษาได้อย่างมีประสิทธิภาพ
โครงสร้างแบบสวมนี้ผสมผสานกับการออกแบบน้ำหนักเบาแบบรังผึ้งไบโอนิคอันเป็นเอกลักษณ์ของลำไย ช่วยลดน้ำหนักหน้าแปลนโดยรวมและปรับปรุงประสิทธิภาพการติดตั้ง
| ตัวบ่งชี้ประสิทธิภาพ | หน้าแปลนเหล็กหลอมแบบดั้งเดิม | สลิปแบนบนหน้าแปลน | การปรับปรุง |
|---|---|---|---|
| แรงดันระเบิด (DN300) | ≤15MPa | 42MPa | ↑180% |
| วงจรชีวิตความเหนื่อยล้า (35MPa) | ไม่สามารถบรรลุได้ | 20,000 รอบ | — |
| การเสียรูปตามแนวแกน (35MPa) | 1.8มม | 0.6มม | ↓67% |
| พลังงานกระแทกที่ -70°C | ≥34J (มาตรฐานแห่งชาติ) | 89จ | ↑162% |
| อัตราการกัดกร่อนในทะเลลึก 30 ปี | ประมาณ 0.5 มม./ปี | 0.03 มม./ปี | ↓94% |
ผลิตภัณฑ์นี้เหนือกว่าหน้าแปลนแบบเดิมอย่างสิ้นเชิงในด้านการรับน้ำหนักสูงสุดและความสามารถในการปรับตัวต่อสิ่งแวดล้อม การพัฒนาหลักอยู่ที่วงแหวนเสริมโลหะผสมไทเทเนียมในตัวที่คอหน้าแปลน โดยมีความแข็งแรงครากสูงถึง 1,250MPa ทำให้เกิดความเป็นไปได้ในการใช้งานแรงดันสูงพิเศษสำหรับหน้าแปลนแบบสวม
ในระบบท่อส่งจริง ปัจจัยต่างๆ เช่น การขยายตัว/การหดตัวเนื่องจากความร้อน และการทรุดตัวของฐานราก มักทำให้หน้าแปลนไม่ตรงแนว ภายใต้เงื่อนไขการรับน้ำหนักที่ผิดปกติโดยมีแนวท่อไม่ตรง 15° อัตราการรั่วไหลของการซีลของหน้าแปลนแบบดั้งเดิมคือ >10⁻³ mbar·L/s ในขณะที่สลิปบนหน้าแปลนลำไยจะรักษาอัตราการรั่วไหลของการซีลที่ ≤10⁻⁵ mbar·L/s ซึ่งช่วยเพิ่มความน่าเชื่อถือในการซีลด้วยขนาดสองลำดับความสำคัญ
นวัตกรรมเชิงโครงสร้างสองประการบรรลุผลสำเร็จนี้:
● การออกแบบซี่โครงเสริมแรงแนวรัศมี:ซี่โครงเสริมแรงแนวรัศมีที่เพิ่มไว้ที่ด้านหลังของหน้าแปลนช่วยลดความเข้มข้นของความเค้นเฉพาะที่ได้ถึง 48% ทำให้การกระจายความเค้นมีความสม่ำเสมอมากขึ้นภายใต้สภาวะที่ไม่มีโหลด
● โครงสร้างรังผึ้งความแข็งสูง:ชั้นแกนรังผึ้งไบโอนิคมีความแข็งในการดัดงอที่ดีเยี่ยม ต้านทานการบิดเบี้ยวของหน้าแปลน
นอกจากนี้ ในการทดสอบการสั่นสะเทือนของย่านความถี่ 50-200Hz มาตรฐาน ISO 10816-3 อัตราการลดทอนของแอมพลิจูดสูงถึง 92% แก้ปัญหาการลดทอนพรีโหลดของโบลต์ได้อย่างมีประสิทธิภาพภายใต้สภาวะการเต้นเป็นจังหวะแรงดันสูง
Flat Slip on Flange ผสานรวมเทคโนโลยีอัจฉริยะสองเทคโนโลยีเพื่อช่วยให้ผู้ใช้ตรวจพบปัญหาที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ:
● ชั้นแสดงการสึกหรอของนาโนเซอร์โคเนีย:วัสดุนี้ฝังอยู่ในพื้นผิวซีล เมื่อความหนาน้อยกว่า 0.1 มม. การเปลี่ยนสีที่มองเห็นได้จะส่งคำเตือน ทำให้สามารถตัดสินสถานะการซีลได้โดยไม่ต้องใช้อุปกรณ์ระดับมืออาชีพ
● การล็อคพรีโหลดรูโบลต์ทรงกรวยคู่:ภายใต้ความผันผวนของแรงดัน 35MPa การลดทอนพรีโหลดของโครงสร้างแบบดั้งเดิมคือ ≥20% ในขณะที่การออกแบบนี้ควบคุมการลดทอนพรีโหลดภายใน ≤5% ทำให้มั่นใจในความน่าเชื่อถือในการเชื่อมต่อระยะยาว
การตรวจสอบประสิทธิภาพสภาพแวดล้อมที่รุนแรง (ข้อมูลทั้งหมดจากการทดสอบจริง):
● ผลกระทบต่ออุณหภูมิต่ำ (-70°C):พลังงานกระแทกแบบชาร์ปี 89J (มาตรฐานแห่งชาติ ≥34J) เหมาะสำหรับท่อส่งก๊าซขั้วโลกและการขนส่ง LNG
● การกัดกร่อนในทะเลลึก (5,000 เมตร):ตามมาตรฐาน ASTM G111-97 อัตราการกัดกร่อนเทียบเท่าใน 30 ปีอยู่ที่เพียง 0.03 มม./ปี ซึ่งเป็นไปตามข้อกำหนดวงจรชีวิตเต็มรูปแบบสำหรับวิศวกรรมใต้ทะเลลึก
● การขัดถูด้วยทรายและฝุ่น (120ม./วินาที):ตามมาตรฐาน ISO 5890:2012 หลังจากการกระแทกอย่างต่อเนื่องเป็นเวลา 10,000 ชั่วโมง ความลึกของความเสียหายที่พื้นผิวการซีลคือ ≤8μm เหมาะสำหรับพื้นที่ทะเลทรายหรือแพลตฟอร์มนอกชายฝั่งที่มีลมทรายพัดด้วยความเร็วสูง
สลิปบนหน้าแปลนแบบแบนได้รับการผลิตอย่างเคร่งครัดตามมาตรฐาน ASME B16.5 โดยมีพิกัดแรงดันครอบคลุมคลาส 150 ถึงคลาส 1500 และขนาดตั้งแต่ NPS 1/2 นิ้วถึง 24 นิ้ว วัสดุนี้เป็นเหล็กกล้าคาร์บอนสูงชุบแข็งแบบไล่ระดับ ผสมผสานกับการออกแบบซี่โครงเสริมแรงในแนวรัศมีและวงแหวนเสริมโลหะผสมไทเทเนียมในตัว
ตามข้อกำหนด ASME B16.5 การวัดความหนาของหน้าแปลน Class 150 และ Class 300 จะไม่รวมความสูงของหน้ายก ผลิตภัณฑ์ นี้ใช้การออกแบบพื้นผิวการซีลแบบเต็มหน้า (FF) และต้องใช้กับปะเก็นแบบเต็มหน้า สิ่งสำคัญที่ควรทราบคือต้องไม่ยึดหน้าแปลนเต็มหน้าเข้ากับหน้าแปลนที่ยกขึ้นโดยตรง ต้องเปลี่ยนเป็นปะเก็นเต็มหน้าหรืออะแดปเตอร์
● เหล็กกล้าคาร์บอนสูงดับแบบไล่ระดับ:การดับหน้าแปลนแบบเดิมๆ ส่งผลให้เกิดความแตกต่างด้านความแข็งที่มากเกินไประหว่างพื้นผิวและแกน และอาจเกิดการแตกร้าวได้ง่าย เทคโนโลยีการไล่ระดับของสีจะควบคุมอัตราการทำความร้อนและความเย็นอย่างแม่นยำ สร้างการกระจายความแข็งแบบค่อยเป็นค่อยไปจากภายนอกสู่ภายใน – มีความแข็งพื้นผิวสูงสำหรับความต้านทานการสึกหรอ และมีความเหนียวแกนสูงสำหรับทนต่อแรงกระแทก ช่วยให้หน้าแปลนสามารถรักษาความทนทานต่อแรงกระแทกไว้ที่ 89J ที่อุณหภูมิ -70°C
● โครงสร้างรังผึ้งไบโอนิค:ด้วยแรงบันดาลใจจากเรขาคณิตหกเหลี่ยมของรังผึ้ง โครงสร้างนี้จึงเพิ่มความแข็งแกร่งในการดัดงอได้อย่างมากโดยไม่ต้องเพิ่มน้ำหนัก การวิเคราะห์ไฟไนต์เอลิเมนต์ช่วยยืนยันว่ากำลังดัดงอของโครงสร้างนี้สูงกว่าหน้าแปลนตันที่มีน้ำหนักเท่ากันถึง 65%
● แหวนเสริมโลหะผสมไทเทเนียมในตัว:แหวนโลหะผสมไทเทเนียม Ti-6Al-4V ถูกวางไว้ล่วงหน้าที่คอหน้าแปลน ซึ่งเป็นตำแหน่งที่มีแนวโน้มที่จะเกิดความเครียดได้ง่ายที่สุด โลหะผสมนี้มีความแข็งแรงของผลผลิตสูงถึง 1,250MPa และมีความหนาแน่นเพียง 60% ของเหล็ก วงแหวนถูกยึดติดกับวัสดุฐานโดยผ่านการแทรกแซง ซึ่งจำกัดการเปลี่ยนรูปพลาสติกบริเวณคอได้อย่างมีประสิทธิภาพ และเพิ่มแรงดันระเบิดที่หน้าแปลน DN300 จาก ≤15MPa แบบเดิมเป็น 42MPa
โรงงานภายในของ Longan ตั้งอยู่ในเมือง Longwan เมือง Wenzhou ด้วยการใช้ประโยชน์จากการจัดหาวัตถุดิบคุณภาพสูงจาก Tsingshan Holding Group รวมกับความสามารถในการตีขึ้นรูป การอบชุบด้วยความร้อน และความสามารถในการตัดเฉือนของบริษัทเอง ทำให้บริษัทได้ก่อให้เกิดห่วงโซ่การผลิตที่สมบูรณ์ สลิปบนหน้าแปลนแต่ละใบมาพร้อมกับใบรับรองวัสดุที่ตรวจสอบย้อนกลับได้ บันทึกเส้นโค้งการรักษาความร้อน รายงานการตรวจสอบขนาด และรายงานการทดสอบไฮโดรสแตติก/นิวแมติก
ประเด็นสำคัญในการควบคุมคุณภาพ:
1.การตรวจสอบวัตถุดิบที่เข้ามา: การวิเคราะห์สเปกตรัม การสุ่มตัวอย่างสมบัติเชิงกล
2.การควบคุมกระบวนการ: การตรวจสอบกราฟอุณหภูมิเตาบำบัดความร้อนแบบเรียลไทม์ การบันทึกพารามิเตอร์กระบวนการดับเกรเดียนต์อัตโนมัติ
3.การตรวจสอบผลิตภัณฑ์สำเร็จรูป: การตรวจสอบขนาด 100% การทดสอบอนุภาคแม่เหล็ก 10% การสุ่มตัวอย่างเป็นกลุ่มสำหรับแรงดันระเบิดหรืออายุความล้าแบบวงจร
4.การให้พยานโดยบุคคลที่สาม: การทดสอบพยานในสถานที่โดย SGS, BV หรือหน่วยงานอื่น ๆ สามารถจัดให้ได้ตามคำขอของลูกค้า
ผู้ซื้อจากต่างประเทศสามารถตรวจสอบความคืบหน้าการผลิตและทดสอบข้อมูลออนไลน์โดยใช้หมายเลขคำสั่งซื้อ
● สถานีพร่าพรายแหล่งก๊าซจากชั้นหินในตะวันออกกลาง:มีการใช้หน้าแปลนสลิปออนแบน DN300 คลาส 1500 จำนวน 120 ชุด หลังจากดำเนินการต่อเนื่องเป็นเวลา 18 เดือน ไม่มีการรั่วไหลของซีลเกิดขึ้น และความถี่ในการบำรุงรักษาเป็นศูนย์
● แท่นขุดเจาะใต้ทะเลลึกทะเลจีนใต้:ระดับน้ำลึก 2,800 เมตร หน้าแปลนถูกใช้เพื่อเชื่อมต่อปึกป้องกันการระเบิด หลังจากการตรวจสอบการกัดกร่อนเป็นเวลา 30 เดือน พื้นผิวการปิดผนึกไม่แสดงความเสียหายที่ชัดเจน และอัตราการกัดกร่อนที่วัดได้คือ 0.028 มม./ปี
● ท่อส่งก๊าซธรรมชาติของรัสเซียอาร์กติก:อุณหภูมิแวดล้อม -55°C ค่าทดสอบการกระแทก 82J ตรงตามข้อกำหนดการออกแบบโครงการ ได้จัดส่งไปแล้วกว่า 500 ชิ้น
ถาม: เหมาะกับแรงดันระดับไหน?
ตอบ: หน้าแปลนสลิปแบนนี้เหมาะสำหรับพิกัดแรงดันตั้งแต่คลาส 150 ถึงคลาส 1500 ข้อมูลที่วัดได้แสดงให้เห็นว่าขนาด DN300 ทำงานได้ดีเยี่ยมที่แรงดันระเบิดที่ 42MPa ซึ่งเกินข้อกำหนดมาตรฐานระดับชาติอย่างมาก เหมาะอย่างยิ่งสำหรับสภาวะแรงดันสูงพิเศษและสภาวะที่ไม่เอื้ออำนวย เช่น ปั๊มพร่าพรายก๊าซจากชั้นหิน แท่นขุดเจาะใต้ทะเลลึก ท่อส่งก๊าซธรรมชาติแรงดันสูงพิเศษ และสภาพแวดล้อมขั้วโลก
ถาม: อะไรคือความแตกต่างที่สำคัญระหว่างสิ่งนี้กับหน้าแปลนคอเชื่อม?
ตอบ: หน้าแปลนแบบสลิปออนใช้รอยเชื่อมฟิเล 2 เส้นในการเชื่อมต่อท่อ (อันหนึ่งอยู่ด้านหลังและอีกอันอยู่ด้านในรู) โดยมีข้อกำหนดในการติดตั้งที่ค่อนข้างผ่อนคลาย หน้าแปลนคอเชื่อมใช้การเชื่อมชนแบบเจาะเต็มจุดเดียว ซึ่งต้องมีการจัดตำแหน่งที่เข้มงวดมากขึ้น อย่างไรก็ตาม ในผลิตภัณฑ์หน้าแปลนแบบสวมของลำไย ด้วยการออกแบบโครงสร้างรังผึ้งไบโอนิคและแหวนเสริมโลหะผสมไทเทเนียมในตัว ประสิทธิภาพของตลับลูกปืนรับแรงดันไม่น้อยไปกว่าหน้าแปลนคอเชื่อมแบบดั้งเดิม
ถาม: มันทำงานอย่างไรในสภาพแวดล้อมที่มีอุณหภูมิต่ำ
ตอบ: ภายใต้สภาวะอุณหภูมิต่ำเป็นพิเศษที่ -70°C พลังงานกระแทกแบบชาร์ปีของผลิตภัณฑ์จะสูงถึง 89J ซึ่งสูงกว่าข้อกำหนดมาตรฐานแห่งชาติที่ ≥34J มาก ต้องขอบคุณความเหนียวที่อุณหภูมิต่ำที่ยอดเยี่ยมของวัสดุเหล็กกล้าคาร์บอนสูงที่ผ่านการไล่ระดับ ทำให้เหมาะสำหรับวิศวกรรมท่อส่งก๊าซธรรมชาติและระบบขนส่งก๊าซธรรมชาติอุณหภูมิต่ำ
ถาม: ความสามารถในการจัดหาและตัวเลือกการปรับแต่งของลำไยมีอะไรบ้าง
ตอบ: ลำไยมีโรงงานภายในบริษัทและระบบการผลิตที่ครบวงจร รองรับการปรับแต่งขนาด การติดฉลากส่วนตัว และการผลิตจำนวนมาก มีการจัดการคุณภาพอย่างเข้มงวดตั้งแต่การเลือกวัตถุดิบไปจนถึงการตรวจสอบผลิตภัณฑ์สำเร็จรูป ผู้ซื้อจากต่างประเทศสามารถส่งข้อกำหนดเพื่อรับตัวอย่างฟรี บริษัทตั้งอยู่ที่เลขที่ 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province โดยใช้ประโยชน์จากข้อได้เปรียบทางภูมิศาสตร์ของ Wenzhou และการจัดหาวัตถุดิบของ Tsingshan Holding Group เพื่อสร้างระบบการผลิตและการจัดหาที่สมบูรณ์
ถาม: สามารถตรวจสอบประสิทธิภาพจริงได้อย่างไร?
ตอบ: ลำไยยินดีต้อนรับลูกค้าหรือหน่วยงานตรวจสอบบุคคลที่สามเพื่อชมการทดสอบประสิทธิภาพที่โรงงาน โรงงานแห่งนี้ประกอบด้วยเครื่องทดสอบแรงดัน 3,000 ตัน แท่นทดสอบความล้าแบบเป็นรอบ เครื่องทดสอบแรงกระแทกที่อุณหภูมิต่ำ -80°C และห้องจำลองการกัดกร่อนแรงดันสูงใต้ทะเลลึก ลูกค้าสามารถขอการทดสอบแรงดันระเบิด การทดสอบความล้าแบบเป็นรอบ หรือการทดสอบสภาพแวดล้อมที่รุนแรงกับตัวอย่างได้ รายงานการทดสอบจะออกโดยห้องปฏิบัติการภายในที่มีคุณสมบัติ CNAS
