A ชั้นที่หน้าแปลนเป็นหนึ่งในประเภทหน้าแปลนที่ใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรม เป็นที่รู้จักในด้านโครงสร้างที่เรียบง่าย คุ้มค่า และประสิทธิภาพการปิดผนึกที่เชื่อถือได้ในการใช้งานที่มีแรงดันต่ำถึงปานกลาง ในบทความนี้ เราจะมาสำรวจว่าหน้าแปลนแบนคืออะไร วิธีการทำงาน ข้อดีที่สำคัญ วัสดุ มาตรฐาน การใช้งาน และวิธีการเลือกหน้าแปลนแบนที่เหมาะสมสำหรับโครงการของคุณ

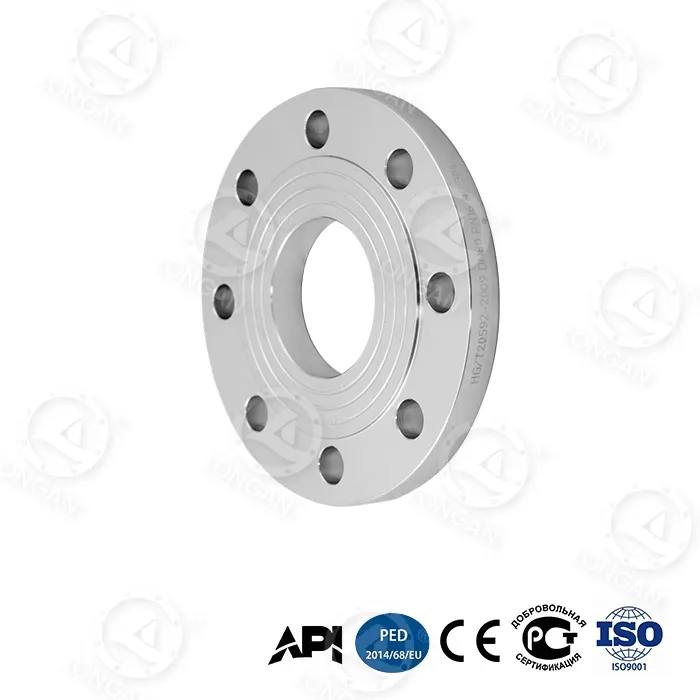

A หน้าแปลนแบนบางครั้งเรียกว่าหน้าแปลนจานแบนหรือหน้าแปลนเชื่อมแบบแบนเป็นประเภทของหน้าแปลนท่อที่โดดเด่นด้วยพื้นผิวเรียบและรูปร่างแผ่นดิสก์กลมเรียบง่ายพร้อมรูสลักเกลียวที่เว้นระยะเท่ากัน ต่างจากหน้าแปลนแบบยกขึ้นหรือหน้าแปลนข้อต่อแบบวงแหวน พื้นผิวการซีลของหน้าแปลนแบบแบนนั้นเรียบโดยสมบูรณ์ ทำให้เหมาะสำหรับการใช้งานที่ไม่ต้องการความต้านทานต่อแรงกดสูง
โดยทั่วไปแล้วหน้าแปลนแบนจะเชื่อมเข้ากับท่อโดยตรงหรือเชื่อมต่อโดยใช้สลักเกลียวและปะเก็น เนื่องจากการออกแบบที่ตรงไปตรงมา จึงผลิตและติดตั้งได้ง่ายกว่า ซึ่งช่วยลดต้นทุนโดยรวมของโครงการได้อย่างมาก
หลักการทำงานของกหน้าแปลนแบนค่อนข้างเรียบง่ายแต่มีประสิทธิภาพสูง หน้าแปลนแบนสองอันวางเรียงกันแบบหันหน้าเข้าหากัน โดยมีปะเก็นอยู่ระหว่างหน้าแปลนทั้งสอง จากนั้นจึงสอดโบลต์ผ่านรูโบลต์และขันให้แน่นเท่าๆ กันเพื่อสร้างข้อต่อที่ปิดสนิท
เมื่อติดตั้งอย่างถูกต้อง แรงอัดที่ใช้กับปะเก็นช่วยให้แน่ใจว่ามีการซีลที่รั่วซึม ป้องกันไม่ให้ของเหลวหรือก๊าซหลุดออกจากระบบท่อ ทำให้หน้าแปลนแบนเหมาะอย่างยิ่งสำหรับ:
การทำความเข้าใจโครงสร้างของหน้าแปลนแบนช่วยให้วิศวกรประเมินได้ว่าเหมาะกับความต้องการใช้งานของตนหรือไม่
| คุณสมบัติ | คำอธิบาย | ผลประโยชน์ |
|---|---|---|
| ใบหน้าปิดผนึกแบน | ไม่มีพื้นผิวยกหรือเป็นร่อง | การจัดตำแหน่งปะเก็นได้ง่าย |
| รูสลักเกลียวสม่ำเสมอ | กระจายทั่วหน้าแปลน | แรงกระชับที่สมดุล |
| รูปร่างแผ่นดิสก์เรียบง่าย | ไม่มีคอหรือฮับ | ต้นทุนการผลิตที่ต่ำกว่า |
| การเชื่อมต่อแบบเชื่อมหรือแบบสลักเกลียว | เข้ากันได้กับวิธีการเข้าร่วมหลายวิธี | การติดตั้งที่ยืดหยุ่น |
เมื่อเลือกหน้าแปลน วิศวกรมักจะเปรียบเทียบหน้าแปลนแบบแบนกับหน้าแปลนประเภทอื่นๆ ทั่วไป เช่น หน้าแปลนแบบเชื่อมและหน้าแปลนแบบสลิปออน
| ประเภทหน้าแปลน | ระดับความดัน | ค่าใช้จ่าย | การใช้งานทั่วไป |
|---|---|---|---|
| หน้าแปลนแบน | ต่ำถึงปานกลาง | ต่ำ | ท่อน้ำ อากาศ ท่อน้ำมัน |
| หน้าแปลนคอเชื่อม | สูง | สูง | ระบบแรงดันสูง |
| สลิปออนหน้าแปลน | ปานกลาง | ปานกลาง | ท่ออุตสาหกรรมทั่วไป |
เมื่อเทียบกับการออกแบบที่ซับซ้อนกว่าหน้าแปลนแบนโดดเด่นด้วยความเรียบง่ายและประหยัด ทำให้เป็นตัวเลือกยอดนิยมสำหรับโครงการอุตสาหกรรมมาตรฐาน
การเลือกใช้วัสดุส่งผลโดยตรงต่อความทนทานและประสิทธิภาพของหน้าแปลนแบน วัสดุทั่วไป ได้แก่ :
ผู้ผลิตชอบลำไยนำเสนอหน้าแปลนแบนในวัสดุหลายประเภทเพื่อตอบสนองความต้องการของอุตสาหกรรมที่หลากหลาย
หน้าแปลนแบนผลิตขึ้นตามมาตรฐานสากลเพื่อให้มั่นใจว่าสามารถใช้แทนกันได้และปลอดภัย มาตรฐานทั่วไปได้แก่:
สำหรับข้อมูลจำเพาะโดยละเอียด คุณสามารถดูข้อมูลอ้างอิงทางเทคนิคของ Flat Flange ซึ่งมีแผนภูมิขนาดและตัวเลือกวัสดุ
เนื่องจากมีความสามารถรอบด้าน หน้าแปลนแบบแบนจึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ:
เมื่อเลือกหน้าแปลนแบน ให้พิจารณาปัจจัยต่อไปนี้:
หน้าแปลนแบนที่เข้ากันเป็นอย่างดีทำให้มั่นใจในความปลอดภัย ประสิทธิภาพ และประสิทธิภาพในระยะยาว
ด้วยประสบการณ์หลายปีในการผลิตหน้าแปลนลำไยนำเสนอโซลูชั่นหน้าแปลนแบนที่เชื่อถือได้ซึ่งตรงตามมาตรฐานสากล ตั้งแต่การเลือกวัสดุไปจนถึงการตรวจสอบคุณภาพ หน้าแปลนแบบเรียบทุกอันได้รับการออกแบบมาเพื่อให้ประสิทธิภาพที่สม่ำเสมอและอายุการใช้งานที่ยาวนาน
โดยทั่วไปแนะนำให้ใช้หน้าแปลนแบนสำหรับการใช้งานที่มีแรงดันต่ำถึงปานกลาง สำหรับระบบแรงดันสูง หน้าแปลนคอเชื่อมมีความเหมาะสมมากกว่า
ได้ โดยที่หน้าหน้าแปลนไม่เสียหายและใช้ปะเก็นใหม่
ปะเก็นอ่อน เช่น ปะเก็นยาง, PTFE หรือปะเก็นไฟเบอร์ มักใช้กับหน้าแปลนแบน
หากคุณกำลังมองหาที่พึ่งได้หน้าแปลนแบนโซลูชันที่ปรับให้เหมาะกับความต้องการของโครงการของคุณลำไยพร้อมสนับสนุนคุณด้วยคำแนะนำอย่างมืออาชีพและผลิตภัณฑ์คุณภาพสูง รู้สึกอิสระที่จะติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนด ราคา และตัวเลือกการจัดส่ง
