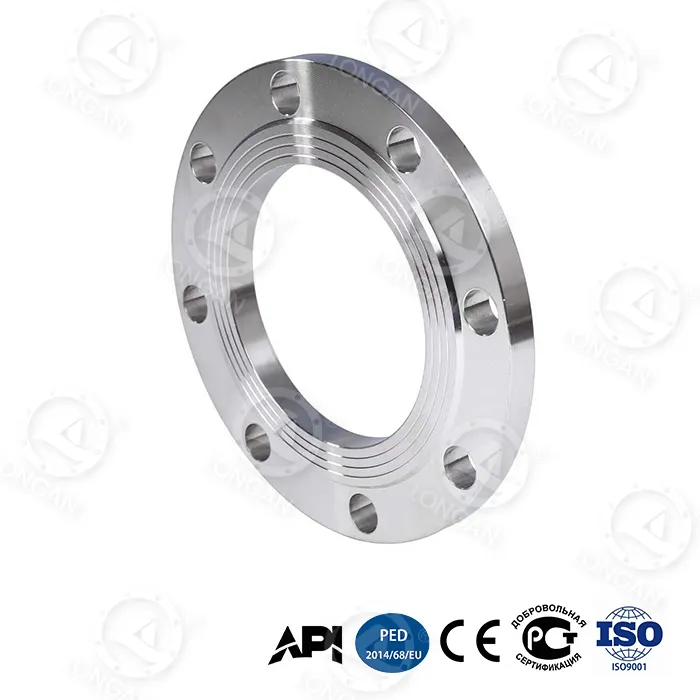

sme b16.5 หน้าแปลนหน้าแบน

หน้าแปลนทั่วไปที่ผลิตตามขนาด ASME B16.5 มักจะมีแรงดันระเบิดไม่เกิน 15MPa หน้าแปลนหน้าแบน sme b16.5 ของ Longan ยังคงรักษาอินเทอร์เฟซการติดตั้งคลาส 150–2500 มาตรฐานและพื้นผิวการซีลแบบเต็มหน้าไว้ ทำให้สามารถรับน้ำหนักได้สูงขึ้นผ่านการเพิ่มประสิทธิภาพโครงสร้างภายใน: ตารางรังผึ้งไบโอนิค (ความแข็งในการดัดงอเพิ่มขึ้น 65%) เหล็กกล้าคาร์บอนสูงดับแบบไล่ระดับ (พลังงานกระแทก 89J ที่ -70°C) และแหวนเสริมโลหะผสมไทเทเนียมฝังที่คอ (ให้ผลผลิต 1,250MPa) แรงดันระเบิด DN300 ที่วัดได้สูงถึง 42MPa ผลิตภัณฑ์ทั้งหมดอยู่ภายใต้การควบคุมคุณภาพอย่างเต็มรูปแบบที่โรงงานลำไยภายในบริษัท และได้รับการรับรอง API 6A PSL 3G

ประเภทผลิตภัณฑ์และการใช้งาน

หน้าแปลนหน้าแบน sme b16.5 เป็นหน้าแปลนพื้นผิวการปิดผนึกแบบเต็มหน้า (FF) ที่ผลิตตามมาตรฐาน ASME B16.5 ใช้ในระบบท่อที่ต้องการการเชื่อมต่อปะเก็นแบบสัมผัสเต็ม และเหมาะสำหรับท่อส่งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่แรงดันต่ำ การเชื่อมต่อหน้าแปลนเหล็กหล่อ และการใช้งานที่ต้องการการกระจายความเค้นของปะเก็นสม่ำเสมอ ด้วยโครงสร้างเสริมแรงภายใน ผลิตภัณฑ์นี้ยังสามารถใช้ในสถานการณ์แรงดันสูงพิเศษ (เช่น ช่องทางออกของปั๊มก๊าซจากชั้นหินและอุปกรณ์หลุมเจาะใต้ทะเลลึก) ในขณะที่ยังคงรักษาขนาดส่วนต่อประสานมาตรฐานสำหรับการใช้แทนกันได้กับหน้าแปลนทั่วไปในท่อที่มีอยู่

จุดขายหลัก

1. อินเทอร์เฟซมาตรฐานแบริ่งแรงดันสูง:สอดคล้องกับขนาดการติดตั้ง ASME B16.5 วัดแรงดันระเบิด DN300 42MPa ซึ่งสูงกว่าหน้าแปลนมาตรฐานทั่วไป (≤15MPa)
2. แรงดัดงอเพิ่มขึ้น 65%:โครงสร้างรังผึ้งไบโอนิคช่วยเพิ่มความแข็งแกร่งของหน้าแปลน เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนหรือมีการทรุดตัวของฐานราก
3. ตัวบ่งชี้การสึกหรอและการเก็บรักษาพรีโหลด:พื้นผิวการปิดผนึกถูกฝังด้วยชั้นตัวบ่งชี้นาโนเซอร์โคเนีย ซึ่งจะเปลี่ยนสีเมื่อความหนาน้อยกว่า 0.1 มม. การออกแบบรูโบลต์ทรงกรวยคู่จะจำกัดการลดทอนพรีโหลดภายใต้ความผันผวนของแรงดัน 35MPa ที่ ≤5% (โครงสร้างทั่วไป ≥20%)
4. ประสิทธิภาพสภาพแวดล้อมที่รุนแรง:-70°C พลังงานกระแทก 89J; อัตราการกัดกร่อนเทียบเท่าในทะเลลึก 5,000 ม. 0.03 มม./ปี ความลึกของความเสียหายที่พื้นผิวการปิดผนึก ≤8μm หลังจากการเสียดสีทรายและฝุ่น 120m/s
5. ต้นทุนตลอดอายุการใช้งาน:ค่าใช้จ่ายรวม 30 ปี 6,200 ดอลลาร์ (ปกติ 18,500 ดอลลาร์) ความถี่ในการบำรุงรักษาประจำปี 0.7 เท่า (ปกติ 3.2 เท่า) เวลาเปลี่ยนครั้งเดียว 2.5 ชั่วโมง (ปกติ 8 ชั่วโมง)

ข้อมูลจำเพาะทางเทคนิค

รายการ	พารามิเตอร์
พื้นฐานมาตรฐาน	ASME B16.5 (ขนาด พิกัดความเผื่อ พิกัดแรงดัน-อุณหภูมิ)
ประเภทหน้าซีล	เต็มหน้า (FF)
ระดับความดัน	คลาส 150, 300, 400, 600, 900, 1500, 2500
ช่วงขนาด	NPS 1/2" ถึง 24"
วัสดุ	เหล็กกล้าคาร์บอนสูงชุบแข็งแบบไล่ระดับ (สเตนเลส ปรับแต่งได้)
การเสริมแรงภายใน	แหวนเสริมโลหะผสมไททาเนียม (ผลผลิต 1,250MPa), ซี่โครงเรเดียล (ความเข้มข้นของความเครียดลดลง 48%)
แรงดันระเบิด DN300	42MPa (ธรรมดา ≤15MPa)
ชีวิตที่เหนื่อยล้าแบบวงจร	20,000 รอบ @35MPa (ทั่วไป 5,000 รอบ @25MPa)
การเสียรูปตามแนวแกน @35MPa	0.6 มม. (ธรรมดา 1.8 มม.)
อัตราการรั่วไหลของซีล (แนวไม่ตรง 15°)	≤10⁻⁵ mbar·L/s (ทั่วไป >10⁻³)
ผลกระทบต่ออุณหภูมิต่ำ (-70°C)	89J (มาตรฐานแห่งชาติ ≥34J)
การกัดกร่อนในทะเลลึก (5,000 ม.)	0.03 มม./ปี (เทียบเท่า 30 ปี)
การเสียดสีทรายและฝุ่น (120 ม./วินาที)	ความลึกของความเสียหายที่พื้นผิวการปิดผนึก ≤8μm (10,000h)
คุณสมบัติเสริม	ชั้นแสดงการสึกหรอของนาโนเซอร์โคเนีย รูโบลต์ทรงกรวยสองชั้น

การรับรองและการประกันคุณภาพ

● API 6A PSL 3G:ใช้ได้กับสถานการณ์แรงดันสูงพิเศษที่มีตัวกลางก๊าซ ซึ่งต้องมีการทดสอบด้วยลม (แรงดันพิกัด 1.5 เท่า) และการทดสอบแบบไม่ทำลายที่เข้มงวดยิ่งขึ้นและการตรวจสอบย้อนกลับของวัสดุ
● การควบคุมคุณภาพโรงงาน:โรงงานในบริษัทของลำไยใช้การจัดการคุณภาพแบบครบวงจร ตั้งแต่การตรวจสอบวัตถุดิบที่เข้ามา (การวิเคราะห์สเปกตรัม การสุ่มตัวอย่างทางกล) ไปจนถึงผลิตภัณฑ์สำเร็จรูปขาออก (การตรวจสอบมิติ 100% การทดสอบอนุภาคแม่เหล็ก 10% การสุ่มตัวอย่างแรงดันระเบิดแบบแบตช์)
● การตรวจสอบย้อนกลับ:หน้าแปลนแต่ละอันมาพร้อมกับใบรับรองวัสดุที่ตรวจสอบย้อนกลับได้ บันทึกกราฟการรักษาความร้อน รายงานการตรวจสอบขนาด และรายงานการทดสอบอุทกสถิต/นิวแมติก ซึ่งมีจำหน่ายทางออนไลน์ผ่านหมายเลขซีเรียล

จุดเด่นของความแตกต่าง

เมื่อเปรียบเทียบกับหน้าแปลนแบบเต็มหน้า ASME B16.5 อื่น ๆ ในตลาด คุณสมบัติหน้าแปลนแบบหน้าแบน sme b16.5 ของลำไย:

●รับแรงดันระเบิดที่สูงขึ้น (42MPa) ภายในขนาดมาตรฐาน โดยไม่ต้องเพิ่มความหนาของหน้าแปลนหรือเปลี่ยนโครงร่างรูโบลต์
●ผสานรวมวงแหวนเสริมแรงคอโลหะผสมไทเทเนียมและกระบวนการชุบแข็งแบบไล่ระดับ ทำให้ความสามารถในการรับน้ำหนักสมดุลและความเหนียวที่อุณหภูมิต่ำ
●พื้นผิวการซีลฝังอยู่กับชั้นแสดงการสึกหรอเพื่อตรวจสอบสภาพการซีลด้วยสายตา
●รักษาอัตราการรั่วของซีล ≤10⁻⁵ mbar·L/s ภายใต้สภาวะการวางแนวที่ไม่ตรง 15°

การปรับแต่งและกระบวนการ

ตัวเลือกการปรับแต่ง:

●ขนาดที่ไม่ได้มาตรฐานและพิกัดแรงกดพิเศษ (ต้องมีภาพวาดหรือข้อกำหนดทางเทคนิค)
●วัสดุที่แตกต่างกัน: สแตนเลส 304/316L, สแตนเลสดูเพล็กซ์ ฯลฯ
●การติดฉลากส่วนตัว: การทำเครื่องหมายด้วยเลเซอร์, บรรจุภัณฑ์แบบกำหนดเอง

ผังกระบวนการหลัก:

1.การตีขึ้นรูป: การตีขึ้นรูปด้วยความแม่นยำโดยใช้วัตถุดิบคุณภาพสูงจาก Tsingshan Holding Group
2.การไล่ระดับการดับ: ควบคุมการระบายความร้อนเพื่อสร้างพื้นผิวที่มีความแข็งสูงและแกนที่มีความเหนียวสูง
3.การตัดเฉือนโครงสร้างรังผึ้ง: การตัดเฉือน CNC ของกริดหกเหลี่ยมภายใน
4.การสวมอัดแหวนไทเทเนียม: สวมใส่ได้พอดีเพื่อให้แน่ใจว่าไม่มีการเคลื่อนไหวสัมพันธ์กันระหว่างแหวนกับวัสดุฐาน
5.การตกแต่งหน้าการซีล: การกลึง CNC, ความหยาบผิว Ra ≤3.2μm
6.การตรวจสอบและการทดสอบเต็มรูปแบบ: มิติ อนุภาคแม่เหล็ก ไฮโดรสแตติก/นิวแมติก การสุ่มตัวอย่างแบบระเบิด

การสนับสนุนตัวอย่างและการทดสอบ

● ตัวอย่างฟรี:ผู้ซื้อจากต่างประเทศสามารถสมัครตัวอย่างฟรีได้หนึ่งตัวอย่าง (ค่าธรรมเนียมตัวอย่างสามารถขอคืนได้ ค่าขนส่งที่ผู้ซื้อรับผิดชอบ) สำหรับการทดสอบการติดตั้งและการตรวจสอบประสิทธิภาพ
● การทดสอบโดยพยานในสถานที่จริง:โรงงานแห่งนี้ประกอบด้วยเครื่องทดสอบแรงดัน 3,000 ตัน แท่นทดสอบความล้าแบบเป็นรอบ เครื่องทดสอบแรงกระแทกที่อุณหภูมิต่ำ -80°C และห้องจำลองการกัดกร่อนในทะเลลึก ลูกค้าสามารถเห็นการทดสอบการระเบิด ความเหนื่อยล้า หรือสภาพแวดล้อมที่รุนแรงได้ที่ไซต์งาน
● การทดสอบโดยบุคคลที่สาม:สามารถใช้งาน SGS, BV, TÜV สำหรับองค์ประกอบทางเคมี คุณสมบัติทางกล การทดสอบแบบไม่ทำลาย และการทดสอบแรงดัน รายงานจะถูกจัดส่งพร้อมกับสินค้า
● ระยะเวลาการรับประกัน:18 เดือน (นับจากวันที่จัดส่ง) เปลี่ยนสินค้าที่มีข้อบกพร่องในการผลิตให้ฟรี

การเปรียบเทียบประสิทธิภาพ: ข้อกำหนดมาตรฐานกับการวัดลำไย

รายการ	ข้อกำหนดมาตรฐาน ASME B16.5 / หน้าแปลนทั่วไป	ลำไย sme b16.5 หน้าแปลนหน้าแบน	การเปรียบเทียบ
แรงดันระเบิด DN300	≤15MPa	42MPa	สูงกว่าแบบธรรมดา
ชีวิตที่เหนื่อยล้าแบบวงจร	5,000 รอบที่ 25MPa	20,000 รอบที่ 35MPa	อายุยืนยาวขึ้น
การเสียรูปตามแนวแกน @35MPa	1.8มม	0.6มม	การเสียรูปน้อยลง
อัตราการรั่วไหลที่ไม่ตรงแนว 15°	>10⁻³ มิลลิบาร์·ลิตร/วินาที	≤10⁻⁵ เอ็มบาร์·ลิตร/วินาที	ลดการรั่วซึม
พลังงานกระแทก -70°C	≥34J (มาตรฐานแห่งชาติ)	89จ	ความเหนียวที่สูงขึ้น
อัตราการกัดกร่อนในทะเลลึก 30 ปี	ประมาณ 0.5 มม./ปี (เหล็กกล้าคาร์บอน)	0.03 มม./ปี	การกัดกร่อนช้าลง

ข้อควรระวังในการติดตั้ง

หน้าแปลนหน้าแบน sme b16.5 มีการออกแบบพื้นผิวการปิดผนึกแบบเต็มหน้า การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพการซีล โปรดสังเกตประเด็นต่อไปนี้:

1. การเลือกปะเก็น:ต้องใช้ปะเก็นเต็มหน้าที่ครอบคลุมพื้นผิวซีลหน้าแปลนทั้งหมดและมีรูน๊อต อย่าใช้ปะเก็นหน้ายกขึ้นหรือปะเก็น RF มาตรฐาน
2. การจับคู่หน้าแปลน:หน้าแปลนแบบเต็มหน้าจะต้องไม่ยึดเข้ากับหน้าแปลนแบบยกโดยตรง หากไปป์ไลน์มีหน้าแปลนแบบหน้ายกขึ้น จะต้องเปลี่ยนเป็นหน้าแปลนแบบเต็มหน้าหรืออะแดปเตอร์
3. การขันน๊อตให้แน่น:ด้วยการออกแบบรูโบลต์ทรงกรวยคู่ แนะนำให้ใช้ประแจแรงบิดไฮดรอลิกสำหรับการโหลดล่วงหน้าแบบข้ามรูปแบบสามขั้นตอน พรีโหลดเป้าหมายคำนวณตามพิกัดแรงดันและข้อกำหนดเฉพาะของโบลต์ อ้างอิงถึงมาตรฐาน ASME PCC-1 หรือปรึกษาทีมเทคนิคลำไย
4. ลำดับพรีโหลด:ขันโบลต์ทั้งหมดให้แน่นล่วงหน้าเป็น 30% ของแรงบิดเป้าหมาย จากนั้นเป็น 70% และสุดท้ายเป็น 100% ขันให้แน่นอีกครั้งหลังใช้งาน 24 ชั่วโมง
5. การป้องกันใบหน้าปิดผนึก:ตรวจสอบหน้าซีลเพื่อหารอยขีดข่วนหรือสิ่งแปลกปลอมก่อนการติดตั้ง ชั้นแสดงการสึกหรอของนาโนเซอร์โคเนียเป็นชั้นบาง ๆ ที่ฝังอยู่ อย่าทำความสะอาดด้วยเครื่องขูดโลหะระหว่างการติดตั้ง
6. การจัดตำแหน่งรูน๊อต:การออกแบบรูทรงกรวยคู่ช่วยให้จัดตำแหน่งได้เอง แต่ก่อนการติดตั้งจะยืนยันว่ารูโบลต์ของหน้าแปลนทั้งสองอยู่ในแนวเดียวกันภายในระยะเบี่ยงเบน 1 มม.
7. การจัดตำแหน่งท่อ:แม้ว่าหน้าแปลนแบบเต็มหน้าจะมีความทนทานต่อการวางแนวที่ไม่ตรง แต่ก็แนะนำให้ควบคุมข้อผิดพลาดในการวางแนวท่อภายใน 2 มม./ม. เพื่อรับประกันอายุการใช้งานของการซีล

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างจากหน้าแปลน ASME B16.5 ทั่วไป?
ตอบ: ทั้งสองมีขนาดและอินเทอร์เฟซเหมือนกัน และสามารถใช้แทนกันได้โดยตรง ผลิตภัณฑ์ของลำไยเพิ่มโครงสร้างรังผึ้ง การไล่ระดับ และวงแหวนโลหะผสมไทเทเนียมภายใน เพื่อให้ได้แรงดันระเบิดที่วัดได้ (42MPa) สูงกว่าข้อกำหนดมาตรฐาน (≤15MPa)

ถาม: ระดับแรงดันใดที่เหมาะกับ?
ตอบ: ขนาดภายนอกสอดคล้องกับขนาดการติดตั้งคลาส 150 ถึงคลาส 2500 และแรงดันระเบิดที่วัดได้นั้นสูงกว่าข้อกำหนดมาตรฐานสำหรับพิกัดที่สอดคล้องกัน เหมาะสำหรับก๊าซจากชั้นหินและโครงการใต้ทะเลลึกที่ต้องการความปลอดภัยสูงกว่าหน้าแปลนมาตรฐาน

ถาม: สิ่งที่ควรสังเกตระหว่างการติดตั้ง?
ตอบ: ต้องใช้ปะเก็นเต็มหน้า และต้องไม่ยึดเข้ากับหน้าแปลนยกโดยตรง ขอแนะนำให้ใช้รูโบลต์ทรงกรวยสองชั้นกับประแจทอร์คในรูปแบบกากบาทในสามขั้นตอน และขันให้แน่นอีกครั้งหลังจากใช้งานไป 24 ชั่วโมง ดู "ข้อควรระวังในการติดตั้ง" ด้านบนสำหรับขั้นตอนโดยละเอียด

ถาม: สามารถตรวจสอบประสิทธิภาพของแรงดันได้อย่างไร
ตอบ: ลำไยยินดีต้อนรับลูกค้าเข้าร่วมชมการทดสอบแรงระเบิดหรือความล้าแบบเป็นรอบที่โรงงาน บันทึกการทดสอบสำหรับแต่ละชุดจะถูกเก็บไว้และสามารถสอบถามโดยใช้หมายเลขซีเรียล สามารถจัดให้มีการทดสอบโดยบุคคลที่สามโดย SGS, BV ฯลฯ ได้

สรุป:หน้าแปลนแบน sme b16.5 ของลำไยเป็นไปตามระบบมิติมาตรฐานสากล ASME B16.5 และใช้โครงสร้างรังผึ้งไบโอนิค กระบวนการดับแบบไล่ระดับ และแหวนเสริมโลหะผสมไทเทเนียมในตัว วัดแรงดันระเบิด DN300 42MPa, -70°C ผลกระทบ 89J, อัตราการกัดกร่อนในทะเลลึก 30 ปี 0.03 มม./ปี ผ่านการรับรอง API 6A PSL 3G เหมาะสำหรับการสกัดก๊าซจากชั้นหิน การขุดเจาะใต้ทะเลลึก และระบบท่อแรงดันสูงพิเศษ ส่งความต้องการของคุณเพื่อรับตัวอย่างฟรีและคำแนะนำทางเทคนิค
