หน้าแปลนเป็นส่วนสำคัญของระบบท่อ หน้าแปลนมีบทบาทสำคัญในการเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ ผลิตภัณฑ์ที่ใช้ในโรงงานบำบัดน้ำมันและก๊าซ เคมีหรือน้ำ และสถานที่เหล่านี้
หน้าแปลนเป็นหน้าแปลนหรือสันเขาที่ใช้เชื่อมต่อท่อ ข้อต่อ หรือเครื่องจักร หน้าแปลนจะยึดด้วยสลักเกลียวหรือเชื่อมเพื่อสร้างการเชื่อมต่อที่แข็งแรงเพื่อให้ประกอบ ถอดประกอบ และตรวจสอบได้ง่าย หน้าแปลนมีหลายรูปทรงและขนาดเพื่อให้ทนทานต่อแรงกดดัน อุณหภูมิ และสภาพแวดล้อมที่แตกต่างกัน ด้วยการสร้างมาตรฐานการเชื่อมต่อ หน้าแปลนจะส่งเสริมการทำงานร่วมกันระหว่างระบบ ซึ่งช่วยลดเวลาหยุดทำงานและค่าบำรุงรักษา
ขนาด: หมายถึงขนาดท่อที่ระบุ (NPS) หรือเส้นผ่านศูนย์กลางซึ่งจะต้องจับคู่กับส่วนประกอบที่เชื่อมต่อ
ระดับแรงดัน: ระบุแรงดันสูงสุดที่หน้าแปลนสามารถทนได้ ซึ่งโดยปกติจะจำแนกตามมาตรฐาน เช่น ANSI/ASME (เช่น Class 150, Class 300, Class 600)
วัสดุ: วัสดุที่ใช้กันทั่วไป ได้แก่ เหล็กกล้าคาร์บอน สแตนเลส โลหะผสมเหล็ก และโลหะที่ไม่ใช่เหล็ก เช่น ทองเหลืองหรือทองแดง ซึ่งคัดเลือกมาเพื่อให้ทนทานต่อการกัดกร่อนและแข็งแรง

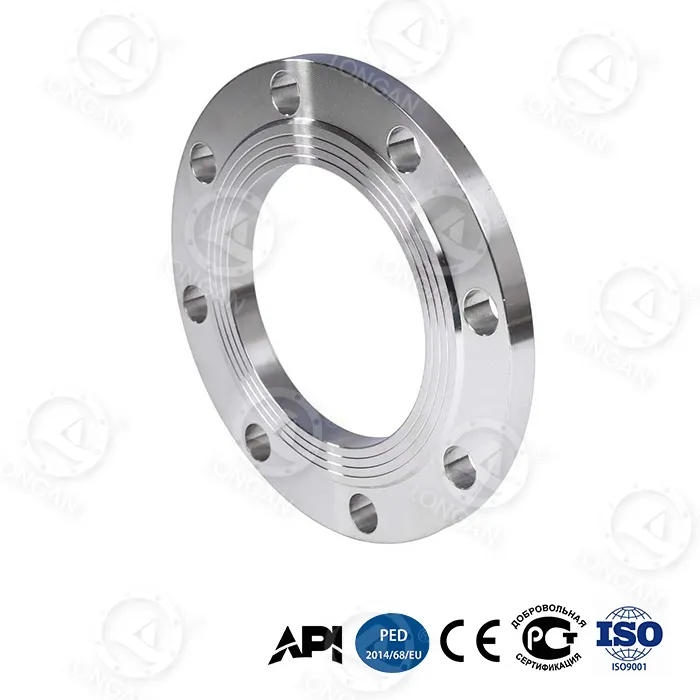

ประเภทของหน้า: ได้แก่ หน้าแบน (FF) หน้ายก (RF) และข้อต่อแหวน (RTJ) ซึ่งส่งผลต่อประสิทธิภาพการซีล
รูปแบบรูโบลต์: จำนวนและเส้นผ่านศูนย์กลางของรูโบลต์ ซึ่งมีความสำคัญต่อการจัดแนวและการขันให้แน่น
มาตรฐาน: การปฏิบัติตามมาตรฐานสากล เช่น ANSI, ASME, DIN หรือ JIS ช่วยให้มั่นใจถึงความเข้ากันได้และความปลอดภัย
| พารามิเตอร์ | คำอธิบาย | ค่านิยมทั่วไป |
|---|---|---|
| ขนาดที่กำหนด | เส้นผ่านศูนย์กลางของการเชื่อมต่อท่อ | 1/2" ถึง 24" (หรือใหญ่กว่า) |
| คลาสความดัน | ระดับแรงดันสูงสุด | คลาส 150, 300, 600, 900, 1500, 2500 |
| เกรดวัสดุ | ประเภทของวัสดุที่ใช้ | A105 (เหล็กกล้าคาร์บอน), SS304 (สเตนเลส), อัลลอย 20 |
| ประเภทใบหน้า | การออกแบบพื้นผิวสำหรับการปิดผนึกปะเก็น | หน้ายก (RF), หน้าเรียบ (FF), ข้อต่อแบบแหวน (RTJ) |
| เส้นผ่านศูนย์กลางของวงกลมโบลต์ | เส้นผ่านศูนย์กลางของวงกลมรูสลัก | แตกต่างกันไปตามขนาดและคลาส (เช่น 3.5" สำหรับ 2" Class 150) |
| มาตรฐาน | ข้อกำหนดที่บังคับใช้ | ANSI/ASME B16.5, ดิน 2527, JIS B2220 |

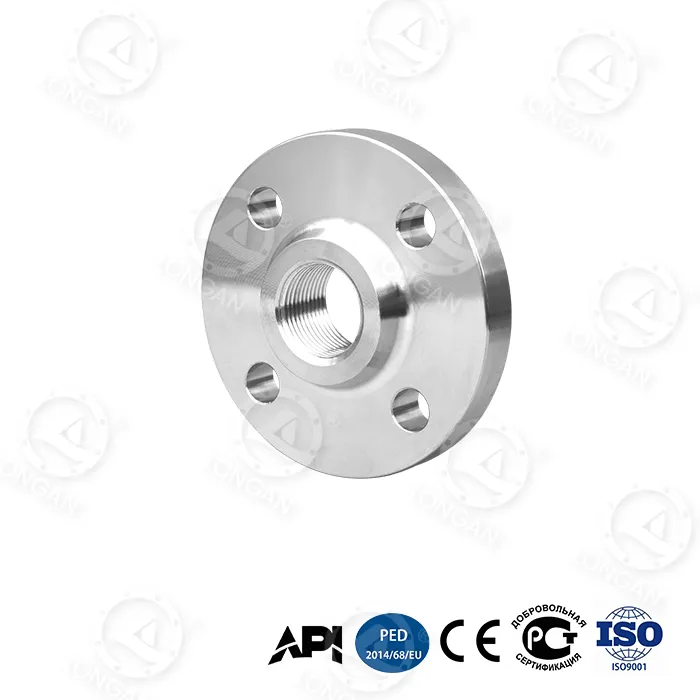

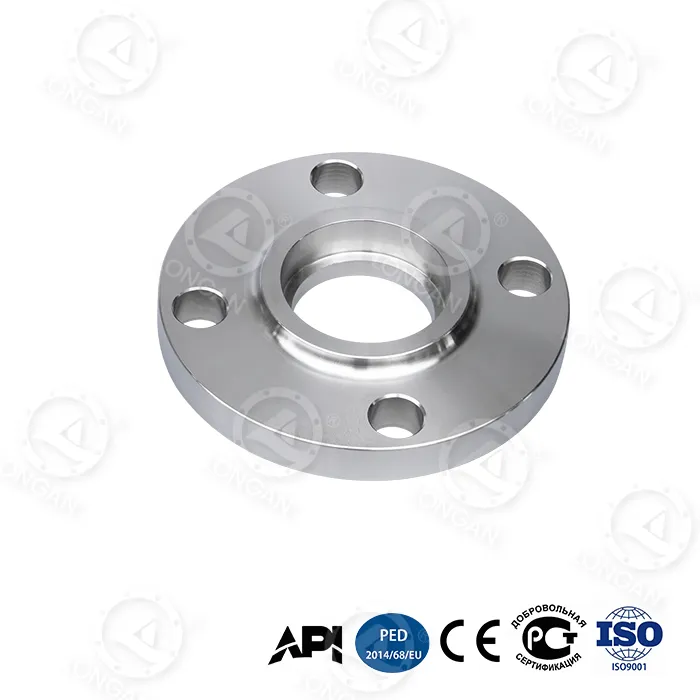

หน้าแปลนแบ่งตามการออกแบบและการใช้งาน ต่อไปนี้เป็นประเภทที่พบบ่อยที่สุด:
