หน้าแปลน

การทำความเข้าใจบทบาทของหน้าแปลนในการใช้งานทางอุตสาหกรรม: คู่มือฉบับสมบูรณ์

หน้าแปลนเป็นส่วนสำคัญของระบบท่อ หน้าแปลนมีบทบาทสำคัญในการเชื่อมต่อท่อ วาล์ว ปั๊ม และอุปกรณ์อื่นๆ ผลิตภัณฑ์ที่ใช้ในโรงงานบำบัดน้ำมันและก๊าซ เคมีหรือน้ำ และสถานที่เหล่านี้

ก.คืออะไรหน้าแปลน?

หน้าแปลนเป็นหน้าแปลนหรือสันเขาที่ใช้เชื่อมต่อท่อ ข้อต่อ หรือเครื่องจักร หน้าแปลนจะยึดด้วยสลักเกลียวหรือเชื่อมเพื่อสร้างการเชื่อมต่อที่แข็งแรงเพื่อให้ประกอบ ถอดประกอบ และตรวจสอบได้ง่าย หน้าแปลนมีหลายรูปทรงและขนาดเพื่อให้ทนทานต่อแรงกดดัน อุณหภูมิ และสภาพแวดล้อมที่แตกต่างกัน ด้วยการสร้างมาตรฐานการเชื่อมต่อ หน้าแปลนจะส่งเสริมการทำงานร่วมกันระหว่างระบบ ซึ่งช่วยลดเวลาหยุดทำงานและค่าบำรุงรักษา

พารามิเตอร์ที่สำคัญของหน้าแปลน

ขนาด: หมายถึงขนาดท่อที่ระบุ (NPS) หรือเส้นผ่านศูนย์กลางซึ่งจะต้องจับคู่กับส่วนประกอบที่เชื่อมต่อ

ระดับแรงดัน: ระบุแรงดันสูงสุดที่หน้าแปลนสามารถทนได้ ซึ่งโดยปกติจะจำแนกตามมาตรฐาน เช่น ANSI/ASME (เช่น Class 150, Class 300, Class 600)

วัสดุ: วัสดุที่ใช้กันทั่วไป ได้แก่ เหล็กกล้าคาร์บอน สแตนเลส โลหะผสมเหล็ก และโลหะที่ไม่ใช่เหล็ก เช่น ทองเหลืองหรือทองแดง ซึ่งคัดเลือกมาเพื่อให้ทนทานต่อการกัดกร่อนและแข็งแรง

ประเภทของหน้า: ได้แก่ หน้าแบน (FF) หน้ายก (RF) และข้อต่อแหวน (RTJ) ซึ่งส่งผลต่อประสิทธิภาพการซีล

รูปแบบรูโบลต์: จำนวนและเส้นผ่านศูนย์กลางของรูโบลต์ ซึ่งมีความสำคัญต่อการจัดแนวและการขันให้แน่น

มาตรฐาน: การปฏิบัติตามมาตรฐานสากล เช่น ANSI, ASME, DIN หรือ JIS ช่วยให้มั่นใจถึงความเข้ากันได้และความปลอดภัย

ตารางพารามิเตอร์ผลิตภัณฑ์โดยละเอียด

พารามิเตอร์	คำอธิบาย	ค่านิยมทั่วไป
ขนาดที่กำหนด	เส้นผ่านศูนย์กลางของการเชื่อมต่อท่อ	1/2" ถึง 24" (หรือใหญ่กว่า)
คลาสความดัน	ระดับแรงดันสูงสุด	คลาส 150, 300, 600, 900, 1500, 2500
เกรดวัสดุ	ประเภทของวัสดุที่ใช้	A105 (เหล็กกล้าคาร์บอน), SS304 (สเตนเลส), อัลลอย 20
ประเภทใบหน้า	การออกแบบพื้นผิวสำหรับการปิดผนึกปะเก็น	หน้ายก (RF), หน้าเรียบ (FF), ข้อต่อแบบแหวน (RTJ)
เส้นผ่านศูนย์กลางของวงกลมโบลต์	เส้นผ่านศูนย์กลางของวงกลมรูสลัก	แตกต่างกันไปตามขนาดและคลาส (เช่น 3.5" สำหรับ 2" Class 150)
มาตรฐาน	ข้อกำหนดที่บังคับใช้	ANSI/ASME B16.5, ดิน 2527, JIS B2220

ประเภทของหน้าแปลน

หน้าแปลนแบ่งตามการออกแบบและการใช้งาน ต่อไปนี้เป็นประเภทที่พบบ่อยที่สุด:

หน้าแปลนคอเชื่อม:มีดุมเรียวยาวสำหรับการใช้งานที่มีความเครียดสูง เหมาะสำหรับระบบแรงดันสูง
หน้าแปลนแบบสวม:ติดตั้งง่ายด้วยการเลื่อนเหนือท่อและการเชื่อม เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันต่ำ
หน้าแปลนตาบอด:ใช้เพื่อปิดผนึกส่วนปลายของระบบท่อเพื่อให้สามารถขยายหรือตรวจสอบได้ในอนาคต
หน้าแปลนเชื่อมซ็อกเก็ต:ให้การไหลที่ราบรื่นและมีความแข็งแรงสูง มักใช้กับท่อเจาะขนาดเล็ก
หน้าแปลนเกลียว:ยึดเข้ากับท่อโดยไม่ต้องเชื่อม เหมาะสำหรับระบบที่ไม่เป็นอันตรายหรือแรงดันต่ำ
หน้าแปลนร่วมตัก:จับคู่กับปลายต้นขั้วเพื่อให้จัดตำแหน่งได้ง่าย เหมาะสำหรับระบบที่ต้องถอดชิ้นส่วนบ่อยครั้ง

View as

หน้าแปลนเหล็กแบน

หน้าแปลนเหล็กแบนคุณภาพสูงที่ผลิตในประเทศจีนสามารถปรับแต่งด้วยราคาต่ำหรือราคาถูกจากโรงงานของเรา หน้าแปลนเหล็กแบนมีแรงดันระเบิดที่ 42MPa ที่ DN300 ซึ่งสูงกว่ามาตรฐานแห่งชาติ GB/T 1048 ถึง 280% ใช้โครงสร้างรังผึ้งไบโอนิคและการชุบแข็งเหล็กกล้าคาร์บอนสูงแบบไล่ระดับ และความต้านทานการดัดงอเพิ่มขึ้น 65% ผ่านการรับรอง API 6A PSL 3G และเหมาะสำหรับสถานการณ์แรงดันสูงพิเศษ เช่น ปั๊มแยกก๊าซจากชั้นหินและแท่นขุดเจาะใต้ทะเลลึก

ดูเพิ่มเติม >> ส่งคำถาม >>

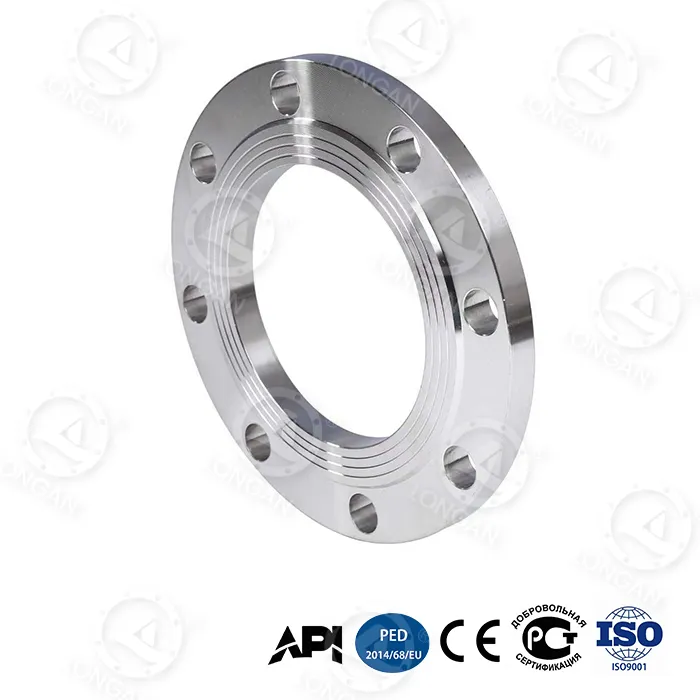

หน้าแปลนแบน

ในฐานะผู้ผลิตและซัพพลายเออร์ China Flat Flange มืออาชีพ เรามอบบริการการจัดการโครงการที่ครอบคลุมแก่ลูกค้า ด้วยการใช้เทคโนโลยีการตีขึ้นรูปเย็นที่แม่นยำและเทคโนโลยีการเคลือบนาโน Flat Flange มีการออกแบบที่บางเฉียบเพียง 12 มม. ซึ่งมีประสิทธิภาพในการติดตั้งมากกว่า 73% และแน่นกว่าหน้าแปลนแบบเดิมที่มีความหนา ≥20มม. ถึง 40% ออกแบบมาสำหรับระบบท่ออุตสาหกรรมที่มีพื้นที่จำกัด ผลิตภัณฑ์นี้ผ่านการรับรอง ISO 15848-1 CLASS AH และเหมาะสำหรับสภาพการทำงานที่รุนแรงตั้งแต่ -196°C ถึง 550°C

ดูเพิ่มเติม >> ส่งคำถาม >>

หน้าแปลนนูน

เลือกซื้อหน้าแปลนนูนแบบกำหนดเองจากลำไยซึ่งเป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ในประเทศจีน ระบบท่อของคุณรั่วหลังจากประสบกับวงจรร้อนและเย็นหรือไม่? การหยุดทำงานและการบำรุงรักษาโดยไม่ได้วางแผนทำให้ต้นทุนอยู่นอกเหนือการควบคุมใช่หรือไม่ การขันโบลท์กลับแน่นบ่อยครั้งกินเวลาทำงานมากใช่หรือไม่? ความล้มเหลวของหน้าแปลนแบบดั้งเดิมในการปิดผนึกภายใต้สภาวะไดนามิกถือเป็นปัญหาที่พบบ่อยแต่มีราคาแพงในกระบวนการทางอุตสาหกรรม

ดูเพิ่มเติม >> ส่งคำถาม >>

หน้าแปลนคอยาว

ลำไยเป็นผู้ผลิตมืออาชีพของหน้าแปลนคอยาว เราจะให้บริการหลังการขายที่รอบคอบและการจัดส่งที่รวดเร็วแก่คุณ หน้าแปลนเชื่อมคอยาวเป็นหน้าแปลนเชื่อมที่มีคอขยาย ซึ่งใช้ในสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง การออกแบบที่เป็นเอกลักษณ์นี้สามารถใช้เป็นส่วนขยายของรูคว้านเพื่อให้มีการเชื่อมต่อเสริมในสภาพแวดล้อมที่รุนแรง ผลิตภัณฑ์ส่วนใหญ่ใช้ในอุตสาหกรรมต่างๆ เช่น น้ำมัน ก๊าซ และปิโตรเคมี

ดูเพิ่มเติม >> ส่งคำถาม >>

หน้าแปลนเชื่อมชนโลหะผสมเหล็ก 304

คุณสามารถมั่นใจได้ในการซื้อหน้าแปลนเชื่อมชนชนโลหะผสมลำไย 304 จากโรงงานของเรา กระบวนการผลิตของหน้าแปลนนี้รวมถึงการเลือกเหล็กแท่งคุณภาพสูง การทำความร้อน การขึ้นรูป การตีขึ้นรูป และการทำความเย็นในกระบวนการตีขึ้นรูป การทำให้เป็นมาตรฐาน การหลอม หรือการชุบแข็ง + การให้ความร้อนจะดำเนินการเพื่อปรับคุณสมบัติของวัสดุให้เหมาะสม ตัวเลือกการรักษาพื้นผิว ได้แก่ การชุบสังกะสี การชุบสังกะสีแบบจุ่มร้อน การทาสี น้ำมันป้องกันสนิม ฯลฯ

ดูเพิ่มเติม >> ส่งคำถาม >>

หน้าแปลนสแตนเลส 304

หากคุณต้องการค้นหาโรงงานที่สามารถให้บริการขายส่งและบริการแบบกำหนดเองแก่คุณได้ คุณสามารถพิจารณาเราได้ หน้าแปลนสแตนเลสลำไย 304 มีความคุ้มค่าอย่างยิ่งและเป็นทางเลือกของท่ออุตสาหกรรมทั่วไปส่วนใหญ่
หน้าแปลนสแตนเลส 304 มีหลายประเภท รวมถึงแผ่นตาบอด คอเชื่อมชน ปลอกหลวม ประเภทเกลียว ฯลฯ และปริมาณโครเมียม-นิกเกิลได้รับการตรวจสอบโดย XRF ≥18/8% อายุการใช้งานในสภาพแวดล้อมปกติ (pH>4.5) คือมากกว่า 10 ปี ซึ่งสูงกว่าเหล็กกล้าคาร์บอน 400% อย่างไรก็ตาม ต้นทุนต่ำกว่าหน้าแปลน 316 ถึง 35%

ดูเพิ่มเติม >> ส่งคำถาม >>
